實驗室純水系統設計方案

　　針對目前國內實驗室對純化水水質的高標準需求，結合實際工程設計，介紹在實驗室設計過程中應該注意的事項，包括純水的水質要求和制備方法，實驗室純水用量和儲存，實驗室純水管路分配設計和管材選擇以及在運行過程中的水質監控等，同時設計過程中還應該結合不同類型項目綜合考慮上述各部分之間的關系并得出具體辦法，同時滿足業主要求和相關標準。



　　在實驗室純水系統設計中，應首要考慮用戶要求，用水量和水質純度對系統的設計來說至關重要。



　　一、實驗室純水水質

　　不同實驗室所需的純水水質也可能各不相同。許多國際組織也都有自己所頒布的純水水質標準和指南，這都將幫助設計者確定適當的水質。

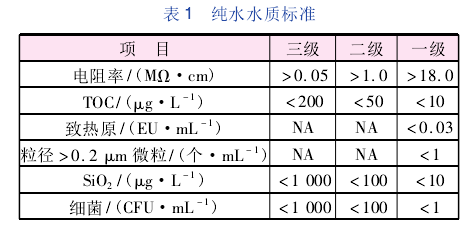

　　其中，經大多數用戶認可的3種標準如表1所示(三級水指一般純水，二級水為分析級，一級水為超純水)。





　　三級水一般用在玻璃器皿清洗等日常試驗中，而對于更加敏感的研究實驗則需要用二級水甚至一級水。



　　二、純水制備流程

　　自來水→石英砂過濾器→活性炭濾波器→軟水器→預過濾器→反滲透柱→EDI裝置(電去離子) 儲存罐 →紫外線燈→精純化柱→超純水)



　　純水儲存系統應該能夠平衡純水制備系統和實驗室每天用水總量、高峰用水量之間的關系。每個實驗室都有其用水規律，因此純水儲存系統不僅應該滿足客戶每天的用水量，還應滿足實驗室高峰用水的需求。



　　儲存系統在每日高峰用水之間可以起到緩沖的作用，使得純水制備系統有足夠的時間生產出實驗室每日所需的純水。同時純水儲存水箱必須能夠保證純水的水質免受污染。水箱的材料和諸多設計細節都會影響到水箱所存儲純水的水質。





　　三、實驗室純水管道分配

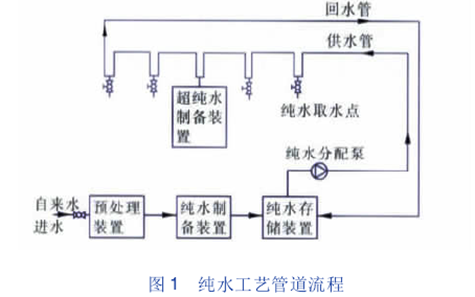

　　純水分配系統的主要在于通過分配泵和純水分配管路將純水輸送到每個用水點，一般采用串聯式循環管路，從而使得管路中純水能夠以適當的流速循環，抑制微生物的滋生并避免發熱。同時為保證管路中純水的流速和壓力，應根據使用點的用水狀況和頻率計算管路系統和管路中設備所帶來的壓力損失，從而選擇合適的分配循環泵。純水管路流程圖見上圖。



　　在設計管路時，充分結合使用方的具體情況( 包括用量、水質以及分布情況) ，靈活地設計管路分配系統，制備系統盡量靠近使用點，例如分層供給或分部門供給，通常一套純水循環管路長度盡量不要超過250m，以避免出現上述不利的情況。
